MICRODROP · 디스펜서 헤드
MD-K-130
비가열 표준 디스펜서 헤드
점도 범위
0.4 ~ 20 mPas
노즐 내경(표준)
30 / 50 / 70 μm
액적 부피
20 ~ 180 pL
토출 주파수
1 ~ 2,000 Hz
수명
1,000억 사이클 이상
Overview
제품 소개
가열 기능이 없는 표준 디스펜서 헤드입니다. 저점도 액체를 다루는 대부분의 공정에서 가장 먼저 검토되는 기본 모델로, 30 μm 노즐 사용 시 20 피코리터의 극미량 액적을 토출합니다.
토출량 편차가 약 1%로 매우 일정하고 수명이 1,000억 사이클 이상이라, 장시간 연속 생산에서도 성능이 흔들리지 않습니다.
구동은 Microdrop 드라이버 전자장치(MD-E-…) 또는 Autodrop 시스템(AD-E-…)과 조합합니다.
Specifications
상세 사양
| 항목 | 사양 |
|---|---|
| 점도 범위 | 0.4 ~ 20 mPas (사용 액체에 따라 상이) |
| 노즐 내경 (표준) | 30 μm / 50 μm / 70 μm |
| 액적 부피 | 20 ~ 180 pL |
| 토출량 편차 | 약 1% |
| 액적 속도 | 약 2 m/s |
| 토출 주파수 | 1 ~ 2,000 Hz |
| 수명 | 1,000억 사이클 이상 |
| 구동 전자장치 | MD-E 드라이버 / Autodrop 시스템 |
Technology
기술 원리 — 피에조 비접촉 토출
피에조 구동 잉크젯 방식입니다. 헤드(또는 피펫) 내부의 피에조 액추에이터가 액체에 충격파를 유도하고, 그 압력파가 노즐 밖으로 하나의 액적을 밀어냅니다.
노즐이 대상물에 닿지 않는 완전 비접촉 방식이라 오염이나 손상이 없고, 토출량 편차는 약 1% 수준으로 매번 동일한 양이 동일한 위치에 떨어집니다. 액체와 닿는 부분은 유리 등 고불활성 소재만 사용합니다.
| 노즐 내경 | 비행 중 액적 크기 | 액적 부피 |
|---|---|---|
| 30 μm | 35 μm | 20 pL |
| 50 μm | 55 μm | 90 pL |
| 70 μm | 70 μm | 180 pL |
| 100 μm | 90 μm | 380 pL |
※ 사용 액체에 따라 달라질 수 있습니다. 기판 위 스폿 크기는 액체와 표면 재질의 젖음성(wetting)에 따라 결정됩니다.
Applications
적용 분야
바이오센서 · 바이오칩래터럴 플로우 (신속진단)랩온어칩

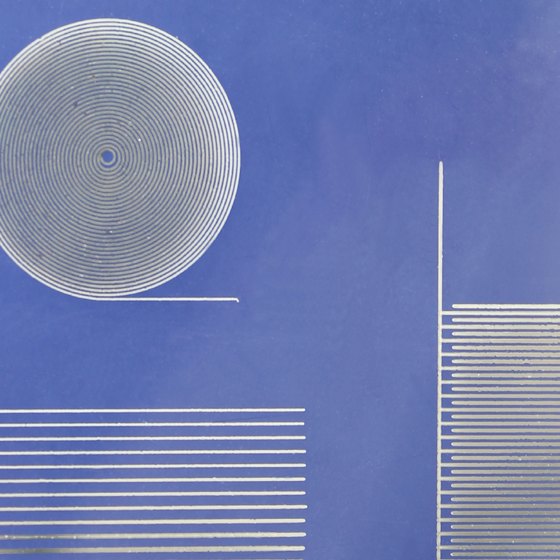

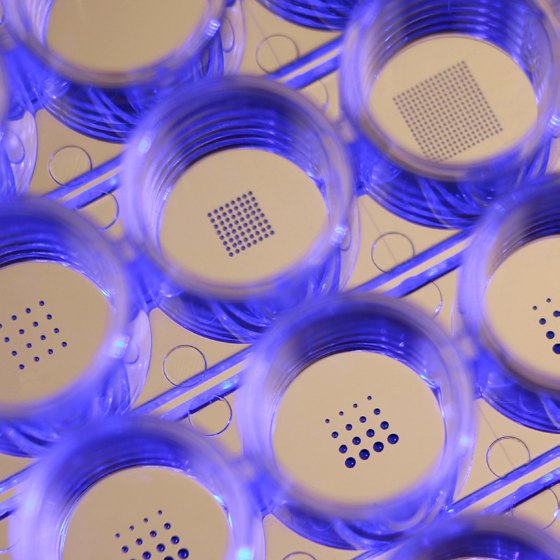

마이크로어레이 프린팅인쇄전자 (Printed Electronics)기능성 폴리머

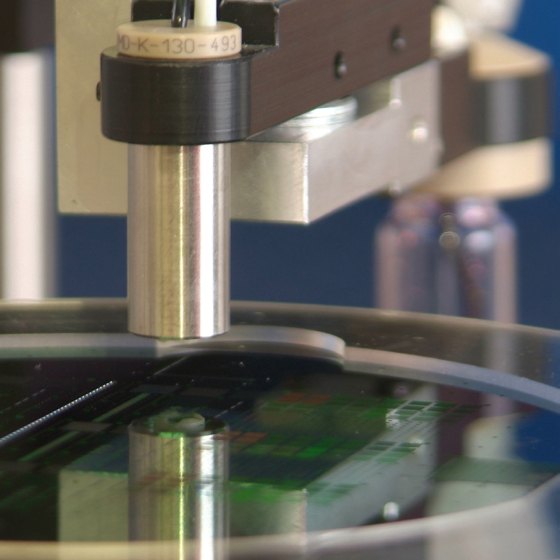

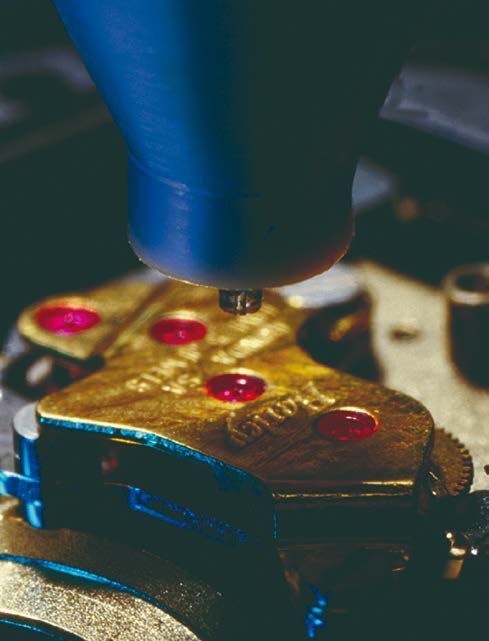

3D 미세 구조물웨이퍼 마킹마이크로 윤활 · 본딩
토출 가능한 액체
수용액 — DNA · 단백질 · 세포현탁액의료용 코팅기능성 폴리머
전도성 잉크접착제윤활제
Model Selection
모델 선정 기준
아래 항목을 알려주시면 최적 모델을 제안드립니다. 액체 데이터시트와 간단한 적용 설명만 주셔도 충분합니다.
토출할 액체 (점도 · 첨가물 농도)
사용 용매
액체 내 입자 유무 (크기 · 농도)
원하는 액적 지름
원하는 토출 주파수
토출량 (단일 액적 / 초당 처리량)
필요한 헤드 수 · 향후 확장 계획
xyz 포지셔닝 시스템 필요 여부
기존 장비 통합 여부
