MD-E-5000
즉시 사용 가능한 통합 디스펜싱 시스템
제품 소개
MD-E-5000은 바로 사용할 수 있는(ready-to-use) 마이크로 디스펜싱 시스템입니다. Microdrop 디스펜서 헤드 또는 오토드롭 피펫을 최대 4채널까지 구동하며, 1채널·2채널·4채널 버전이 준비되어 있습니다.
전용 Microdrop 소프트웨어의 사용자 인터페이스로 수동 제어하거나, 외부 명령을 통해 자동 제어할 수 있습니다. 이미 운영 중인 포지셔닝 시스템에 그대로 통합하는 것도 가능합니다.
파라미터 설정을 시각적으로 확인하며 조정할 수 있어 단일 액적 스팟팅의 재현성이 높고, 액체와 접촉하는 부분은 고불활성 소재만 사용해 시료 오염을 막습니다.
상세 사양
| 항목 | 디스펜서 헤드 구동 시 | 오토드롭 피펫 구동 시 |
|---|---|---|
| 점도 | 0.4 ~ 10,000 mPas | 0.4 ~ 20 mPas |
| 노즐 내경(표준) | 50 / 70 / 100 μm | 50 / 70 μm |
| 액적 지름(비행 중) | 약 45 ~ 120 μm | 약 45 ~ 90 μm |
| 단일 액적 부피 | 약 50 ~ 900 pL | 약 50 ~ 380 pL |
※ 표준 펄스 기준. 펄스 변조(pulse modulation)를 사용하면 액적 지름을 최대 절반까지 줄일 수 있습니다. 사용 액체와 선택한 노즐 내경에 따라 달라집니다.
주요 장점
기술 원리 — 피에조 비접촉 토출
피에조 구동 잉크젯 방식입니다. 헤드(또는 피펫) 내부의 피에조 액추에이터가 액체에 충격파를 유도하고, 그 압력파가 노즐 밖으로 하나의 액적을 밀어냅니다.
노즐이 대상물에 닿지 않는 완전 비접촉 방식이라 오염이나 손상이 없고, 토출량 편차는 약 1% 수준으로 매번 동일한 양이 동일한 위치에 떨어집니다. 액체와 닿는 부분은 유리 등 고불활성 소재만 사용합니다.
| 노즐 내경 | 비행 중 액적 크기 | 액적 부피 |
|---|---|---|
| 30 μm | 35 μm | 20 pL |
| 50 μm | 55 μm | 90 pL |
| 70 μm | 70 μm | 180 pL |
| 100 μm | 90 μm | 380 pL |
※ 사용 액체에 따라 달라질 수 있습니다. 기판 위 스폿 크기는 액체와 표면 재질의 젖음성(wetting)에 따라 결정됩니다.

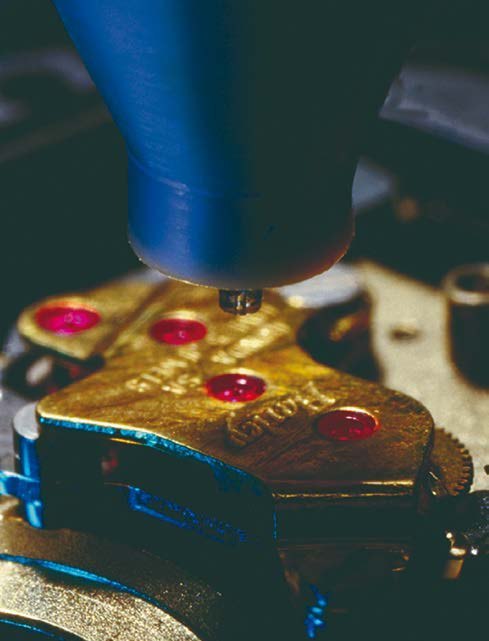

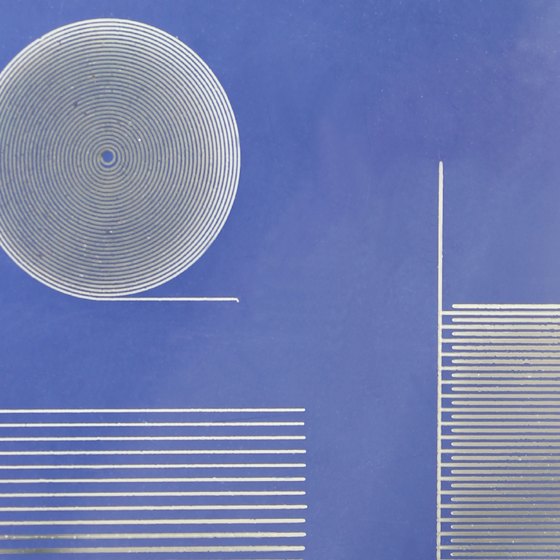

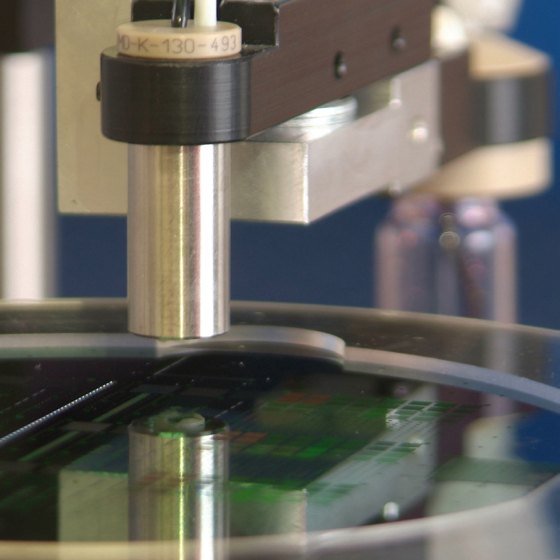

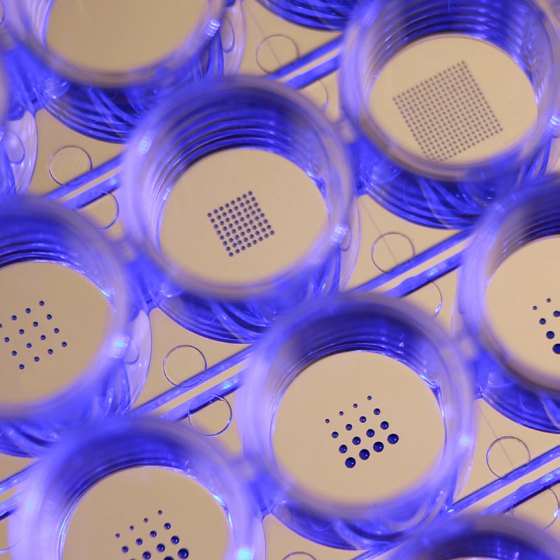

적용 분야
토출 가능한 액체
모델 선정 기준
아래 항목을 알려주시면 최적 모델을 제안드립니다. 액체 데이터시트와 간단한 적용 설명만 주셔도 충분합니다.
