NEWCOGNEX · 웨이퍼 ID 리더

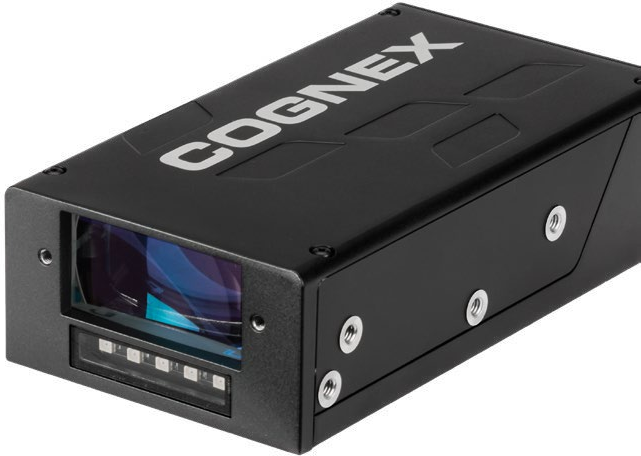

In-Sight 1750 시리즈
차세대 AI 웨이퍼 ID·패널 리더
In-Sight 1750은 코그넥스(Cognex)의 차세대 웨이퍼 ID 리더로, 엣지 AI OCR과 검증된 규칙 기반 OCR·T7 Data Matrix 판독을 결합해 반도체 웨이퍼와 패널의 ID를 읽습니다. 기존 In-Sight 1740과 드롭인 호환됩니다.
시야 · 해상도
38 mm 시야 · 2MP (1740 대비 2배 해상도)
판독
엣지 AI OCR · SEMI 폰트 OCR · T7 Data Matrix · 2D/1D
조명
R+RGB (IS1751) · IR 850 nm (IS1752) · AI Autotune
호환
In-Sight 1740과 폼팩터·장착·통신·API 동일
Key Features
무엇이 달라졌나 — 주요 특징

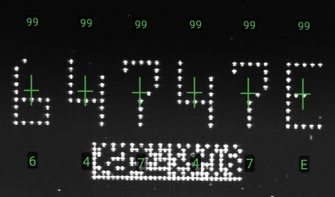

AI로 강화된 판독 알고리즘엣지 AI OCR과 검증된 규칙 기반 폰트·ID 코드 판독을 결합해 까다로운 기판에서도 판독률을 높입니다.
AI Autotune마크 변동에 자동으로 적응해 버튼 하나로 몇 초 만에 조명·판독 설정을 맞추고, 일관된 결과를 냅니다.
기판 맞춤 다중모드 조명명시야·암시야 이미지를 선명하게 만드는 전용 조명에 RGB를 더해 Si·GaN·SiC·사파이어·유리 기판의 대비를 높입니다.
넓어진 시야 · 2MP 센서38 mm 광시야와 2MP 센서로 더 넓은 영역을 더 선명하게 촬영합니다. (In-Sight 1740: 31 mm)
하위 호환 하드웨어In-Sight 1740과 같은 마운팅 포인트·폼팩터로 기존 장비에 그대로 교체 장착할 수 있습니다.

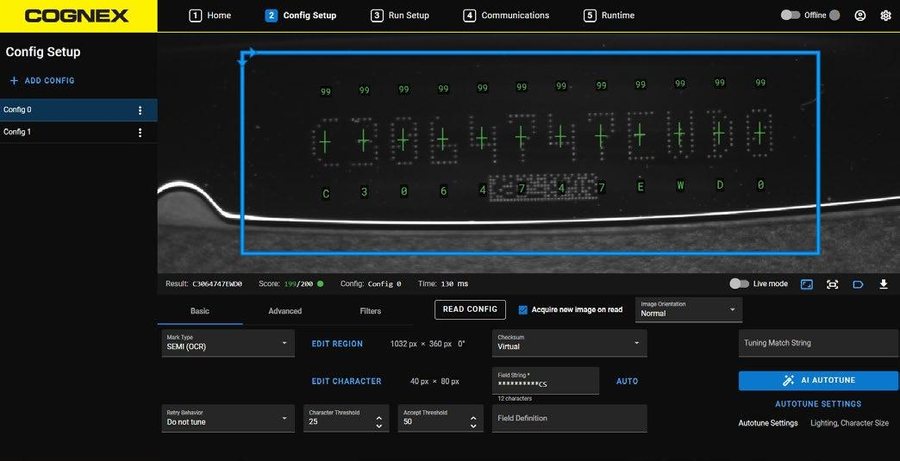

작업 변환 · 웹 UI1740의 기존 작업을 변환해 재설정 시간을 줄이고, 단계별 안내가 있는 웹 UI로 첫 판독까지 몇 분이면 됩니다.
1740 vs 1750
In-Sight 1740 → 1750 비교
| 항목 | In-Sight 1740 | In-Sight 1750 |
|---|---|---|
| 시야 | 31 mm | 38 mm |
| 해상도 | 기준 | 2배 (1920 × 1200, 2MP) |
| OCR | 규칙 기반 OCR | 엣지 AI OCR + 규칙 기반 OCR |
| 설정 최적화 | 자동 튜닝 | AI Autotune (버튼 하나로 수 초) |
| 조명 | 명시야·암시야 다중 모드 | 다중 모드 + RGB (IS1751) / IR (IS1752) |
| 폼팩터 · 장착 · 통신 · API | — | 1740과 동일 (드롭인 교체, 작업 변환 지원) |
Applications
판독 대상 · 적용
실리콘(Si) 웨이퍼GaN · SiC 화합물 반도체사파이어 · 유리 기판

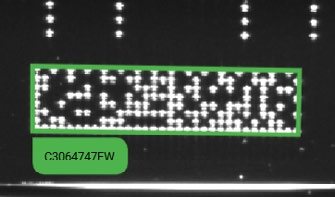

패널 IDSEMI 폰트 OCRT7 Data Matrix
2D · 1D 바코드훼손·저대비 마크100% 웨이퍼 추적성
Models
모델 구성
| 제품 ID | 설명 |
|---|---|
| IS1751-2620 | IS1751 (R+RGB 조명), In-Sight Wafer ID 26.2.0 |
| IS1752-2620 | IS1752 (IR 조명), In-Sight Wafer ID 26.2.0 |
| IS1751-2620-S | IS1751 (R+RGB), 스프레드시트 활성화 |
| IS1752-2620-S | IS1752 (IR), 스프레드시트 활성화 |
| CLA-1750-00 | 미러 (수평 구성용) |
| CCB-WID-PIO / -Y | PIO 케이블 / PIO + 조명 확장 Y 케이블 |
| CCB-84901-2003-05 | 이더넷 케이블 (5 m) |
Specifications
상세 사양
| 항목 | IS1751 | IS1752 |
|---|---|---|
| 센서 | 1/2.8" CMOS, 2.8 × 2.8 µm 픽셀 | |
| 해상도 | 1920 × 1200 (1896 × 960으로 크롭) | |
| 프레임 속도 | 41 fps | 17 fps |
| 전자 셔터 | 100 µs ~ 435 ms | |
| 조명 | 적색 625 nm (명·암시야), 녹색 530 nm · 청색 465 nm (암시야) | IR 850 nm (명·암시야) |
| 조명 모드 | 내부 11개(명시야·암시야) + 외부 암시야 1개, 외부 조명 확장 포트 | |
| 조명 영역 | 38 × 19 mm (공칭) | |
| 작업 거리 | 공장 설정 50 mm · 수직 1.0 ~ 80 mm (외부 LED 켜짐 시 21 ~ 80 mm) · 수평 1.0 ~ 54.9 mm | |
| 메모리 | 작업 7.2 GB 플래시 · 처리 4 GB RAM | |
| 통신 | 기가비트 이더넷 1포트 (TCP/IP) · RS-232C 1포트 · In-Sight 네이티브 모드, TEL, TSK | |
| 전원 | 24 V DC ±10%, 최대 1.0 A | |
| 치수 · 무게 | 125.7 × 70 × 36.5 mm · 394 g (미러 장착 시 155.5 mm · 430.5 g) | |
| 작동 온도 · 습도 | 0 ~ 45 °C · 35 ~ 85% (비응축) | |
| 규격 | CE, FCC, KCC, TÜV SÜD NRTL, RoHS · SEMI S2-0821, S8-0218 | |
※ Cognex In-Sight 1750 데이터시트(IS1750DS-KR-08-2026) 기준이며 제조사 사정에 따라 변경될 수 있습니다. Cognex, In-Sight는 Cognex Corporation의 등록 상표입니다.
In-Sight 1750 데이터시트 (한국어)PDF · 1.4 MB · 12페이지 — 특징, 사양, 모델 구성, 치수도
PDF 다운로드 ↓
Related
관련 페이지
FAQ
자주 묻는 질문
In-Sight 1750은 어떤 제품인가요?
In-Sight 1750 시리즈는 코그넥스(Cognex)의 차세대 웨이퍼 ID·패널 리더입니다. 엣지 AI OCR과 검증된 규칙 기반 OCR·T7 Data Matrix 판독을 결합해 반도체 웨이퍼와 패널에 새겨진 ID를 읽고, 100% 웨이퍼 추적성을 지원합니다.
In-Sight 1750과 In-Sight 1740의 차이는 무엇인가요?
1750은 시야가 31 mm에서 38 mm로 넓어지고 해상도가 2배(2MP)가 되었으며, 엣지 AI OCR과 AI Autotune, 기판별 대비를 높이는 RGB 다중모드 조명이 추가되었습니다. 폼팩터·장착 위치·통신·API는 1740과 같습니다.
기존 In-Sight 1740 자리에 그대로 교체할 수 있나요?
네. In-Sight 1750은 1740 시리즈와 기구적·전기적으로 호환(같은 폼팩터·마운팅 포인트·통신·API)되어 드롭인 교체가 가능하고, 1740에서 쓰던 기존 작업(Job)을 변환해 설정 시간을 줄일 수 있습니다. NEXCAM이 교체 전 판독 테스트를 지원합니다.
어떤 웨이퍼와 기판을 읽을 수 있나요?
RGB 조명으로 Si, GaN, SiC, 사파이어, 유리 등 다양한 기판에서 대비를 높여 판독합니다. SEMI 및 산업용 폰트 OCR, T7 Data Matrix, 2D·1D 바코드를 지원하며, 훼손되거나 표시 품질이 고르지 않은 ID는 엣지 AI OCR과 이미지 향상 필터로 대응합니다.
IS1751과 IS1752는 어떻게 다른가요?
IS1751은 적색(625 nm) + RGB(녹색 530 nm·청색 465 nm) 조명 모델로 초당 41 프레임, IS1752는 IR 850 nm 조명 모델로 초당 17 프레임입니다. 두 모델 모두 명시야·암시야 판독을 지원하며, 기판과 마크 상태에 따라 선택합니다.
장비와는 어떻게 통신하나요?
기가비트 이더넷(TCP/IP) 1포트와 RS-232C 1포트를 갖추고 있으며, In-Sight 네이티브 모드와 TEL·TSK 프로토콜을 지원합니다. 판독 문자열·점수·시간을 모두 기록하는 전체 판독 로깅 기능이 있습니다.
In-Sight 1750 견적이나 데모는 어디서 받을 수 있나요?
NEXCAM(넥스캠)은 Cognex 공식 파트너로 In-Sight 1750 공급과 웨이퍼 판독 테스트, 1740 교체 검토를 지원합니다. 이 페이지 하단 문의 폼이나 02-898-7901로 연락 주세요.
In-Sight 1750 도입·교체 상담
사용 중인 리더(1740 등), 기판 종류, 마크 상태를 알려주시면 판독 테스트와 교체 방법을 안내드립니다.
